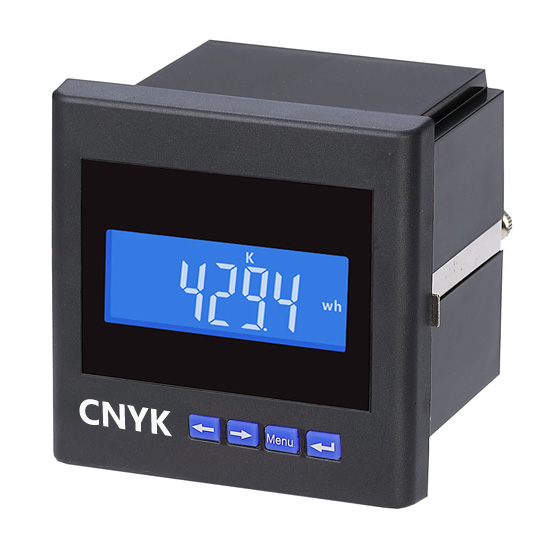

单相多功能电力仪表

  1. Home
  2. 产品中心
  3. 多功能电力仪表
  4. 单相多功能电力仪表
Categories: ,

一、系统概述

单相多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲、变送输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量有U、I、P、Q、F、PF、WH、Varh或部分参数实现LCD液晶屏分页显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。

二、系统特点

■ 测量：电流、电压、有功功率、无功功率、有功电能、无功电能、功率因数、频率

■ 显示：STN蓝屏、宽视角、高品质、高清晰LCD液晶屏显示

■ 通讯：RS485通讯，MODBUS-RTU协议，具有组网通信功能

■ 输入：二路开关量输入（2DI）

■ 输出：二路开关量输出（2DO）、1-3路模拟量输出（3AO）

三、技术参数

性能 参数
输

入

测

量

显

示

 电压 网络 三相三线、三相四线
额定值 AC380V/220V（其他规格，订货时请说明）
过负荷 过载：1.2倍 瞬时：10倍/10S
功耗 ＜1VA（每相）
阻抗 ＞500KΩ
精度 RMS测量，精度等级0.5级
电流 额定值 AC5A（其他规格，订货时请说明）
过负荷 过载：1.2倍 瞬时：10倍/10S
功耗 ＜0.4VA（每相）
阻抗 ＞2MΩ
精度 RMS测量，精度等级0.5
频率 分辨率 0.1HZ
测量范围 45~65HZ
功率 精度 有功精度1.0级，无功精度1.5级
电能 精度 四象限计量，有功精度1.0级，无功精度1.5级
电源 工作范围 AC/DC85~270V
功耗 ≤5VA
输出 数字接口 RS485、MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，脉冲常数：5000imp/kwh
环境 工作环境 -10~55℃
储存环境 -20~75℃
安全 耐压 输入/电源＞2kV，输入/输出＞2kV，电源/输出＞1kV
绝缘 输入、输出、电源对机壳＞50MΩ
电能测量范围 有功无功电度测量范位0~99999999Mwh超过此数值电度从0开始计数

四、单相多功能电力仪表选型表

功能 YK1024E-

1S1Y

 YK1024E-

2S1Y

 YK1024E-

9S1Y

 YK1024E-

3S1Y

 YK1024E

-AS1Y

 YK1024E

-5S1Y
测量显示 LED数码管 — — — — — —
LCD液晶屏 √ √ √ √ √ √
测量参数 单相电压 √ √ √ √ √ √
单相电流 √ √ √ √ √ √
有功功率 √ √ √ √ √ √
无功功率 √ √ √ √ √ √
功率因数 √ √ √ √ √ √
频率 √ √ √ √ √ √
有功电能 √ √ √ √ √ √
无功电能 √ √ √ √ √ √
输出 电能脉冲输出 2路 2路 2路 2路 2路 2路
通讯 RS485 1路 1路 1路 1路 1路 1路
扩展功能 开关量输入DI 1-2路 1-2路 1-2路 1-2路 1-2路 1-2路
开关量输出DO 1-2路 1-2路 1-2路 1-2路 — 1-2路
模拟量输出AO 1-3路 1-3路 1-3路 1-3路 1-3路 1路
外形尺寸 160*80 120*120 96*96 80*80 72*72 96*75
开孔尺寸 151*71 111*111 91*91 76*76 67*67 92*45



注：以上“√”表示该型号具备此项功能，“—”则表示不具备此功能。

        可选配2DO、2DI、1AO一路脉冲或1DO、2DI、1AO、1-2路脉冲。

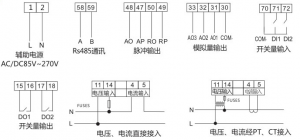

五、接线方式

六、订货实例

签订合同时，请详细写明产品型号、输入信号等信息。

该系列产品标配有一个默认的出厂设置，若客户有特殊需求，请在其他项目中详细注明。

型号：YK1024E-2S1（单相多功能电力仪表）

输入：AC220V、5A

通讯接口：RS485/MODBUS-RTU
