一、系统概述
导轨式多功能电力仪表是本公司集多年的电表设计经验，所推出的新一代微型导轨式电能表。该仪表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。该仪表具有体积小、精度高、可靠性好、安装方便等优点、性能指标符合国际GB/T17215、GB/T17883和电力行业DL/T614对仪表的各项技术要求。
二、导轨电能表选型表
| 产品型号 | 测量功能 | 外形尺寸 | 开孔尺寸 | 电流/电压规格 |
| CNYK100 | 功能：单相有/无功正/反相电能，电压，电流、有功功率、频率、无功功率、功率因数 | 76*89 | 导轨安装 | 220V 1.5(6)A 5(20)A
10(40)A 20(80)A 50HZ/60HZ |
| CNYK100-E | 功能：单相有/无功正/反相电能，电压，电流、有功功率、频率、无功功率、功率因数、RS485通讯 | 76*89 | 导轨安装 | 220V 1.5（6）A5（20）A
10（40）A20（80）A 50HZ/60HZ |
| CNYK100-E/FC | 功能：同CNYK100-E功能一样，另外加复费率，八个时段及尖、峰、平、谷4种复费率、RS485通讯 | 76*89 | 导轨安装 | 220V 1.5(6)A 5(20)A
10(40)A 20(80)A 50HZ/60HZ |

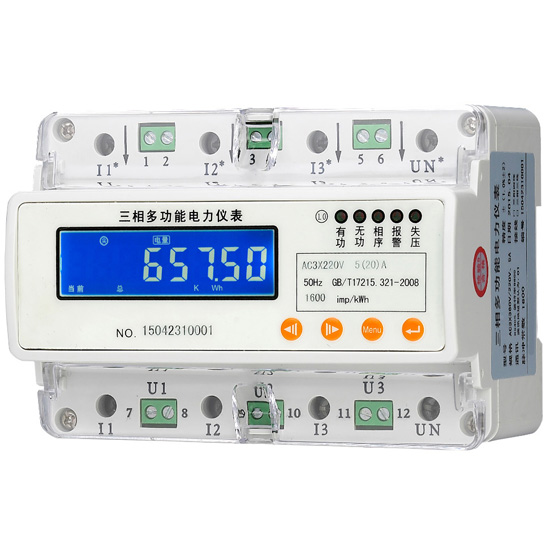

| CNYK300 | 功能：三相有/无功正/反相电能，三相电压，电流、有功功率、频率、无功功率、功率因数 | 126*89 | 导轨安装
35mm |
3×220/380V
3×1.5(6)A 3×5(20)A 3×10(40)A 3×20(80)A |
| CNYK300-E | 功能：同CNYK300功能一样，另外加RS485通讯 | 126*89 | 导轨安装
35mm |
3×220/380V
3×1.5(6)A 3×5(20)A 3×10(40)A 3×20(80)A |
| CNYK300-E/FC | 功能：同CNYK300-E功能一样，另外加复费率，八个时段及尖、峰、平、谷4种复费率、RS485通讯 | 126*89 | 导轨安装
35mm |
3×220/380V
3×1.5(6)A 3×5(20)A 3×10(40)A 3×20(80)A |
三、技术指标
| 项目 | 指标 | |
| CNYK100 | CNYK300 | |
| 准确度等级 | 有功:1级 | |
| 参与电压Un | 单相：AC22V | 三相：3×220/380V |
| 电流规格 | 1.5（6）、5（20）A、10（40）A、20（80）A | |
| 测量范围 | 45~55HZ | |
| 工作电压范围 | 正常工作电压：0.7Un~1.2Un | |
| 工作温度 | 正常工作温度：-10℃~+70℃ | |
| 功耗 | 电压线路：≤5VA | 电压线路：≤5VA |
| 电流线路：＜4VA/相（在最大电流下） | ||
| 时钟准确度 | ≤0.5S/D | |
| 脉冲输出参数 | 脉冲宽度：80ms±20ms无源输出，脉冲常数为5000imp/kwh | |
| 通讯协议 | MODBUS-RTU（其他可定制） | |
| 外形尺寸 | 76×89×74（mm） | 126×89×74（mm） |

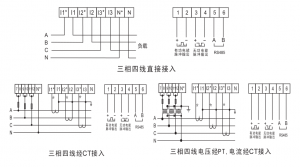

四、接线方式
