一、系统概述
三相电压表采用交流采样技术真有校值测量，能同时测量显示电网中的三相电压，可通过面板按键设置编程及倍率，性价比较高。具有安装方便、接线简介、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
二、系统特点
■ 测量：三相电压
■ 显示：三排数码管（LED）显示，STN蓝屏，宽视角、高品质、高清晰LCD液晶屏显示
■ 通讯：RS485通讯，MODBUS-RTU协议
■ 输入：二路开关量输入（2DI）
■ 输出：二路开关量输出（2DO）、三路模拟量输出
三、智能三相电压表选型表
| 功能 | YK1024U-□K4 | |||||||||
| 2K4 | 2K4Y | 9K4 | 9K4Y | 3K4 | 3K4Y | AK4 | AK4Y | DK4 | ||
| 测量显示 | LED数码管 | √ | √ | √ | √ | √ | ||||
| LCD液晶屏 | √ | √ | √ | √ | ||||||
| 测量参数 | 三相电压 | √ | √ | √ | √ | √ | √ | √ | √ | √ |
| 选配功能 | RS485通讯 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| 开关量输出（DO） | 2路 | 2路 | 2路 | 2路 | 2路 | — | 2路 | — | — | |
| 开关量输入（DI） | 2路 | 2路 | 2路 | 2路 | 2路 | — | 2路 | — | — | |
| 模拟量输出（AO） | 3路 | 3路 | 3路 | 3路 | 3路 | — | 3路 | — | — | |
| 外形尺寸 | 120*120 | 96*96 | 80*80 | 72*72 | 48*48 | |||||
| 开孔尺寸 | 111*111 | 91*91 | 76*76 | 67*67 | 45*45 | |||||
注：以上“√”表示该型号具备此项功能，“—”则表示不具备此功能。
四、技术指标
| 性能 | 参数 | ||
| 输
入 测 量 显 示 |
电流 | 额定值 | AC5A（其他规格，订货时请说明） |
| 过负荷 | 过载：1.2倍 瞬时：10倍/10S | ||
| 功耗 | ＜0.4VA（每相） | ||
| 阻抗 | ＞2MΩ | ||
| 精度 | RMS测量，精度等级0.5级· | ||
| 频率 | 分辨率 | 0.01HZ | |
| 测量范围 | 45~65HZ | ||
| 电源 | 工作范围 | AC/DC85~270V | |
| 功耗 | ≤5VA | ||
| 输出 | 数字接口 | RS485、MODBUS-RTU协议 | |
| 环境 | 工作环境 | -10℃~+55℃ | |
| 储存环境 | -20℃~+75℃ | ||
| 安全 | 耐压 | 输入/电源＞2Kv，输入/输出＞2Kv，电源/输出＞1Kv | |
| 绝缘 | 输入、输出、电源对机壳＞50MΩ | ||

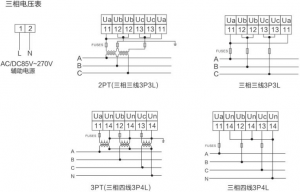

五、接线方式
六、订货实例
签订合同时，请详细写明产品型号、输入信号等信息。
该系列产品标配有一个默认的出厂设置，若客户有特殊需求，请在其他项目中详细注明。

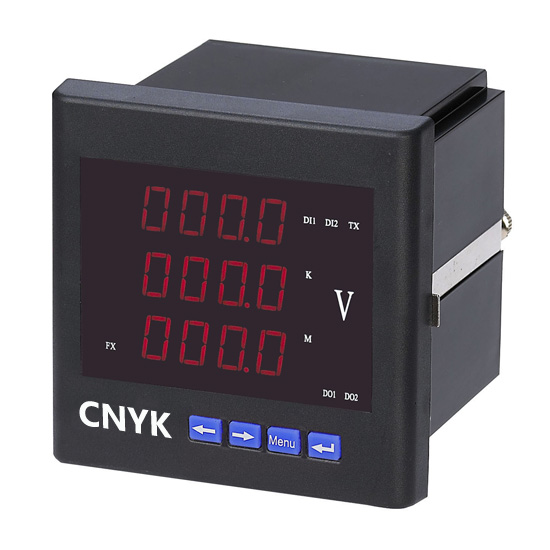

型号：YK1024U-9K4（智能三相电压表）
输入：AC 500V
通讯接口：RS485/MODBUS-RTU
